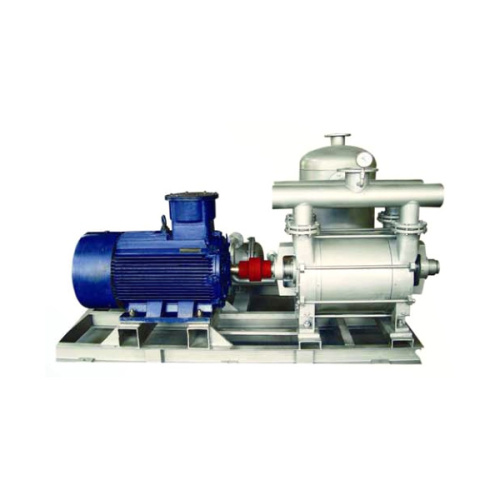

水环真空泵是一种利用水作为密封介质的旋转式真空泵，广阔应用于化工、制药、食品、科研等领域。它以其结构简单、操作方便、维护容易等特点而受到用户的青睐。本文将详细介绍水环真空泵的组成部件及其工作原理。

　　1.泵体

　　泵体是水环真空泵的主体部分，通常由铸铁或不锈钢制成，其内部设计有特定的流道，以保证水流的合理分布和流动。泵体的形状和尺寸直接影响泵的性能和效率。

　　2.转子

　　转子是水环真空泵的重要部件，通常由不锈钢或特殊合金制成。转子上装有若干个叶片，这些叶片在旋转过程中与泵体内壁形成密封的水环，从而实现气体的抽吸。

　　3.叶片

　　叶片是转子上的关键部件，它们的形状和数量直接影响泵的抽气效率。叶片通常采用高强度材料制成，以保证在高速旋转时的稳定性和耐用性。

　　4.轴承

　　轴承是支撑转子旋转的重要部件，通常采用滚动轴承或滑动轴承。轴承的质量和维护直接影响泵的使用寿命和运行稳定性。

　　5.密封系统

　　密封系统是防止水环泵内部气体泄漏的关键部件。它通常由机械密封或填料密封组成，通过密封介质（如水）的循环来实现密封。

　　6.驱动装置

　　驱动装置是使转子旋转的动力来源，通常采用电动机或内燃机。驱动装置的选择和配置直接影响泵的运行效率和能耗。

　　7.控制系统

　　控制系统是实现水环真空泵自动化操作的关键部件，包括压力控制器、温度控制器等。通过控制系统，可以实现泵的自动启停、过载保护等功能。

　　8.进出气口

　　进出气口是气体进出泵体的通道，通常设计有过滤器和消音器，以保证气体的清洁和降低噪音。

　　工作原理

　　水环真空泵的工作原理基于转子的旋转和叶片与泵体内壁的相互作用。当转子旋转时，叶片将水从泵体底部带到顶部，形成一个封闭的水环。随着转子的继续旋转，水环逐渐变薄，形成若干个封闭的气体腔室。这些腔室随着转子的旋转逐渐减小体积，从而实现气体的压缩和排出。

　　应用领域

　　水环真空泵广阔应用于化工、制药、食品加工、科研实验等领域，特别是在需要抽吸腐蚀性气体或含有固体颗粒的气体时，水环真空泵的优势尤为明显。

　　水环真空泵以其独特的工作原理和广阔的应用领域，成为工业生产和科研实验中不可或缺的设备。随着技术的不断进步和创新，水环真空泵的性能和效率将不断提高，为各行各业的发展提供更加可靠的支持。

　　通过上述介绍，我们可以看到水环真空泵的各个组成部分及其在泵的运行中所扮演的角色。了解这些组件的功能和工作原理，有助于我们更好地使用和维护水环真空泵，确保其高效、稳定地运行。
